点都智能充电桩是一款真正的互联网+物联网的智能充电站，与传统电动车充电站采用投币刷卡式充电方式最大的不同是借助于移动支付平台，微信扫码支付开启充电，所有设备终端均连接移动互联网，可实时了解每个插孔充电状况。对于点都的运营商来说仅靠一部手机就能实现充电桩实时运营掌控，真正的高效便捷、收益随时可见！

　　为了更好的助力点都充电桩合伙人快速增收，我们今天就针对充电桩的安装进行详细说明：

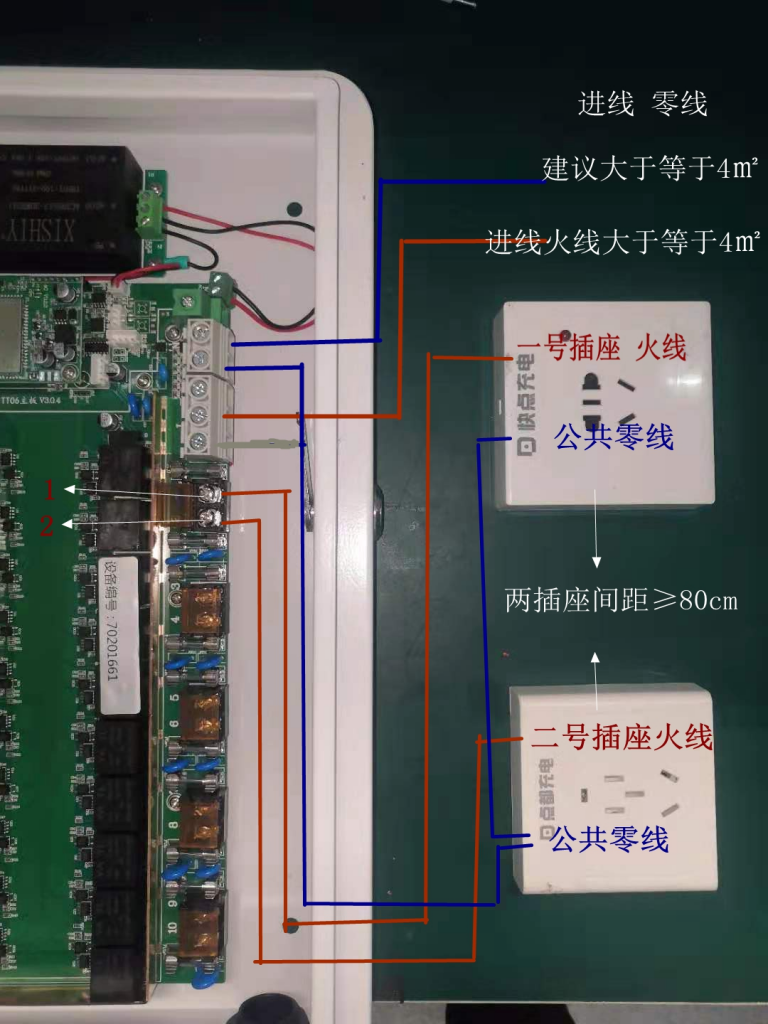

　　 注意事项

1、零火线不可接反。

　　2、根据后期充电用户情况确定线材线径，最低不能低于4平。

　　3、两插座间距不小于80公分。

　　4、插座零线可共用，火线不可共用，插座编号由插座火线接入主机端口号确定。

　　5、插座安装过程中注意线材保护，不可破皮留下短路隐患。

　　安装指引

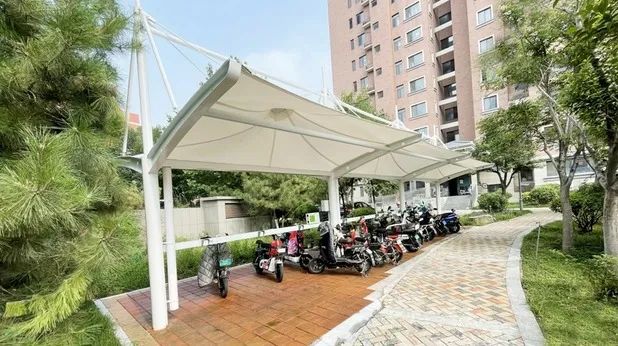

　　以某小区为例，该小区经过实地测量，地上车库电动车充电区域的实际面积为35m（长）×1.8m（宽）=63㎡。

　　根据现场实际面积和场地长度35m，建议选择合适的充电桩规格，以确保每个插座间隔0.7-1米以确保电动车能够正常出入充电位。

　　安装步骤：

　　拆开主机箱，将前盖打开，确定机箱安装位置，依照机箱孔位在所需安装墙体做好记号；

　　使用冲击钻在记号位置打孔并敲入膨胀丝，再用自攻丝配合4个EVA胶垫将机箱固定好；

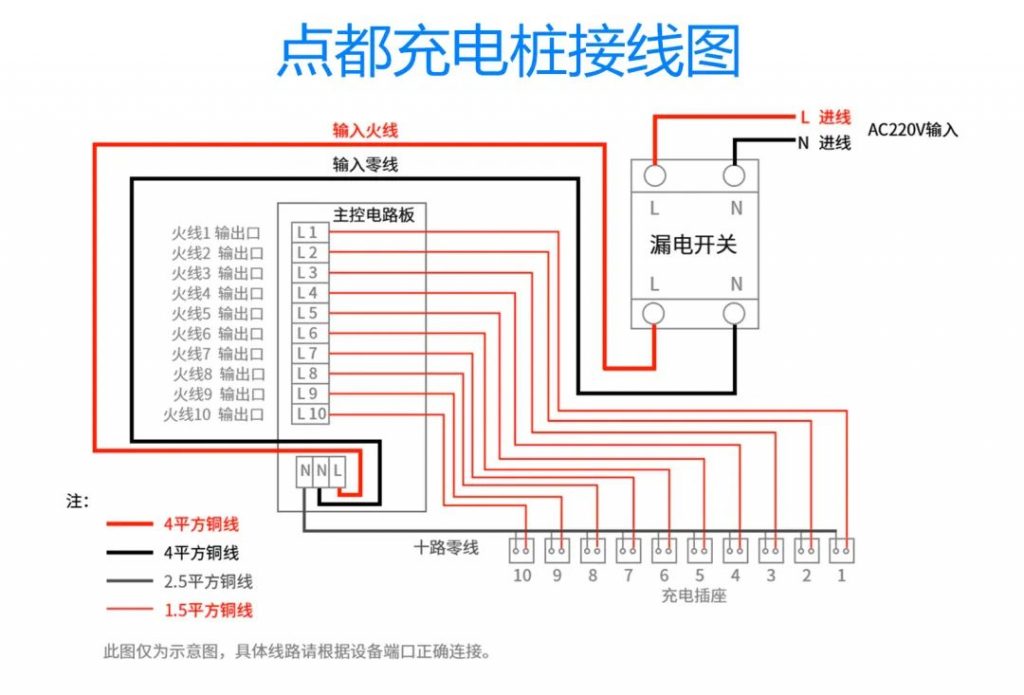

　　严格按照机箱内附“接线图”进行接线，接线时必须安装地线，并从机箱底部出线孔出线；

　　测量好插座距离，根据插座远近位置，留足好每路插座的充电线；

　　安装插座时，建议距离地面130-140厘米，每个插座间应保持70-100厘米距离（如果安装墙体不允许需加装方钢）；

　　找到机箱内配套的插座二维码，按照顺序粘贴在每个插座旁边（揭开底部背胶即可）；

　　安装增益天线，将天线末端安装到机箱内的连接端子处，另一头从机箱底部线孔拉出；

　　安装漏电保护器，由持有电工资格证的专业人员进行操作，为主机箱接通电源，（一定要区分零火线）。

　　安装所需工具:（具体需根据现场实际情况酌情增减）

　　工具：冲击钻、麻花钻头、接线板、螺丝刀、伸缩梯、剪线钳、剥线钳等基础工具。

　　一台16路材料：电源线（铜线：≥4平方）、输出火线（铜线：≥4平方）、公共零线（铜线：≥4平方）、漏电保护器（40A）、空气开关（40A）、充电插座（≥5A）、线管（直径≥20mm）、线槽（宽40mm）、方钢（40*80mm）。

　　用户充电流程指引

　　01

　　APP扫码充电：点生活APP→智能→开始充电→扫码充电→开始充电（如果没有余额无法充电,请先充值）→显示正在充电（如果空载，则提示且自动结束充电）→结束充电（可手动结束充电，或余额消费完毕结束充电）

　　02

　　刷卡充电：微信扫描卡片上的二维码，进入充值页面，选择需要充值的金额，支付完成即可。

　　电动车插好后，在主机处刷卡，输入对应的插座号，点击确认即可开始充电，充满自动断电。

　　03

　　微信扫码充电：微信扫描插座二维码，点击“去充值”，选择套餐支付完成即可。电动车插好对应的插座，打开微信扫描插座二维码，点击开始充电即可，充满自动断电。（如果没有余额无法充电,请先充值）

　　温馨提示：更多关于充电桩安装、运营、充电等相关问题可文章留言或拨打客服电话400-666-1127~
